X射线数字成像检测系统的应用能极大地提高射线探伤的效率，降低检验成本，其实时动态效果更是传统拍片法所不及的，多年来该系统已成功应用于航空航天、军工兵器、石油化工、高压容器、汽车造船、锅炉钢管焊缝、耐火材料等诸多行业的无损检测中。

技术特点

1）本系统由便携式高频恒压射线机，平板探测器，控制终端,影像处理软件，专用辅助支架，便携式X射线机移动电源组成。

2）整套系统可进行实验室检测；也可以使用锂电池供电进行操作、用于外场检测的功能。

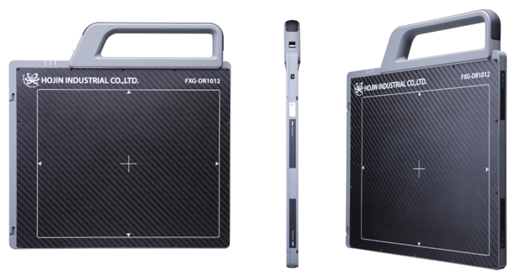

数字射线成像板技术参数

1) 外观尺寸： 385 x 320 x 18 mm

2) 成像板重量： 3.4Kg

3) 窗口材质：碳纤维面板

4) 成像面积：≥325×264mm

5) 传感器类型：非晶硅

6) 像素矩阵：22560*2048Px

7) 像素间距：127μm

便携式X射线机技术参数

图像采集及测量软件

图像采集及测量软件
功能介绍	标定球功能、梯度块标定、区域处理功能、厚度测量、缺陷面积计算功能
图像采集	A.可编辑曝光参数并在采集的图像内容中可查阅到相关内容信息 B.图像采集完成后直接进入分析及处理界面 C.具有多帧采集功能
图像分析及处理	A.图像分析及处理界面为独立界面，不干扰采集及浏览界面； B. 一键测量双丝灵敏度，具备非接触式数字测距（平板探测器与射线源之间的距离）功能、测距范围30-150cm，测量精度0.5cm，实时在显示器上自动显示焦距。 C. 具有管道腐蚀测量功能，对管道正向和切向的腐蚀深度进行测量和校准
软件控制	A.软件可控制射线机调节电压，曝光时间在软件操作界面上实时显示调节的参数。 B.软件无线控制射线机，手机app可无线控制高压。
